Fluke 1650B -sarjan asennustesterit

Turvallisempaa ja helpompaa asennustestausta







Fluke 1650B-sarja perustuu aiempaan, lujatekoiseen 1650-sarjaan. Uutta on entistä nopeampi mittaus, ja lisätoiminnot, mutta laite on yhtä lujaa tekoa kuin ennenkin. Se vastaa aiempaa paremmin tehokkuustarpeisiin. Sarjan laitteet:


FLUKE 1652C

Jokaisen sähköasentajan perustesteri

  • Päivittäiseen käyttöön, jokaiselle sähkö- ja asennusammattilaiselle tarkoitettu laite, joka täyttää kaikki testauksen perustarpeet

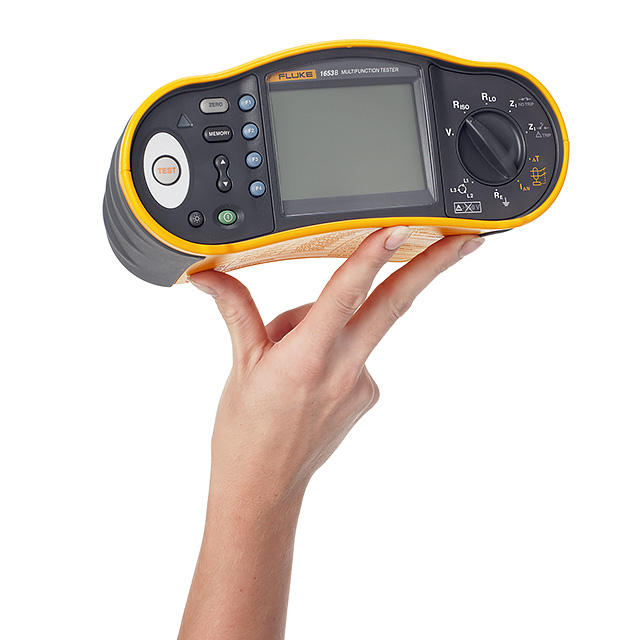

FLUKE 1653B

Ihanteellinen testeri vianetsintään erikoistuneille ammattilaisille

  • Erinomainen valinta ammattilaiskäyttäjille lisätoimintojensa ansiosta. Huippuominaisuuksistaan huolimatta se on myös helppokäyttöinen – pitkien taukojenkin jälkeen



FLUKE 1654B

Kattava testeri kokeneille käyttäjille

  • Malli 1654B sisältää takuulla kaikki tarvitsemasi toiminnot. Kaikista testitoiminnoista tulokset voidaan tallentaa sisäiseen muistiin dokumentointia varten. Siten se on kattava ratkaisu ammattilaisille, erityisesti urakoitsijoille ja ylipäänsä kaikille, jotka haluavat helppokäyttöisen, markkinoiden parhaan laitteen



Sarjan laitteiden ominaisuuksia:

  • Nopea, suuren testivirran silmukkaimpedanssitesti
  • Käyttäjän aseteltavissa oleva vikavirtasuojan testivirta-asetus
  • Vikavirtasuojatestin PASS/FAIL-indikointi
  • Jännitteen mittaus L-N-, L-PE- ja N-PE-johtimien välillä
  • Nollausadapteri helpottaa testijohtimen kompensointia, sisältyy vakiotoimitukseen ja saatavana myös uutena lisävarusteena
  • Silmukka- & vaiheresistanssi mΩ-erottelukyvyllä (Fluke 1654B)
  • Testaa B-tyypin vikavirtasuojat (Fluke 1654B)
  • Kasvatettu muistin koko (Fluke 1654B)



Sarjan laitteiden toimintoja:

Fluke 1650-sarjan testerit varmistavat sähköasennusten turvallisuuden asuin-, toimisto- ja teollisuuskiinteistöissä. Niillä voidaan varmistaa, että kiinteä johdotus on asennettu turvallisesti ja virheettömästi standardien IEC 60364 ja HD 384 sekä vastaavien paikallisten standardien mukaisesti.

Nopeampi:

  • Kaksi mittausarvoa samanaikaisesti ja kaksoisnäyttö. Oikosulkuvirta-arvojen ja silmukkaimpedanssin rinnakkaismittaus ja näyttö lyhentää mittausaikaa yli 50 % verrattuna muihin silmukkatestereihin
  • Uusi suuren testivirran silmukkamittaustila. Nopeammat mittaukset verrattuna vikavirtasuojien laukaisuttomaan silmukkatestaustilaan
  • Ainutlaatuinen nollausadapteri mittausjohtojen nopeaan, luotettavaan ja tarkkaan nollaukseen
  • Nopea jännitteen mittaus L-N-, L-PE- ja N-PE-piirien välillä virtajohtojen avulla. Mittauskytkentöjä ei tarvitse muuttaa

Turvallisempi:

  • Earth Volt Touchpad havaitsee kohonneet maajännitteet (>50 V) ja ilmoittaa mahdollisista vaarallisista tilanteista
  • Vakiovarusteina SureGrip™-mittausjohdot ja hauenleuat, jotka takaavat tukevan ja luotettavan otteen

Kätevä:

  • Kiertokytkin osoittaa selvästi valitun toiminnon, kaikki toiminnot samassa laitteessa, ei hankalia monitasoisia valikoita
  • Suuri taustavalaistu näyttö, selkeät symbolit ja poikkeuksellisen laaja katselukulma takaavat helpot ja turvalliset mittaukset
  • Vikavirtasuojatestin PASS/FAIL-indikointi
  • Muuttuva vikavirtasuojan virta-asetus mahdollistaa mukautetut asetukset
  • Silmukka- & vaiheresistanssi mΩ-erottelukyvyllä
  • Testaa B-tyypin vikavirtasuojat
  • Kasvatettu muistin koko

Kestävä ja kevyt:

  • Kestää pudotuksen 1 metrin korkeudelta
  • Kompakti, kevyt laite (alle 1,3 kg) ja pehmustettu kaulahihna, jonka avulla molemmat kädet jäävät vapaiksi testaustöihin

Täydellinen sarja:

  • Kaikissa 1650-malleissa on irrotettavat johdot, jotka voi korvata uusilla, jos ne esimerkiksi vaurioituvat tai häviävät. Kestävä kova kantolaukku suojaa laitetta vaativissa kenttäolosuhteissa
  • Ohueksi muotoiltu mittapää, jossa testipainike:
  • Mahdollistaa keskittymisen itse mittaukseen hankalista paikoista mitattaessa. Tämä mittapää saa virtansa testeristä, joten se on aina käytettävissä (ylimääräisiä paristoja ei tarvita)

Nollausadapteri :

  • Mittausjohtojen vaivattomaan, aina luotettavaan ja tarkkaan nollaukseen. Tätä sovitinta voi käyttää kaikenlaisten pistotulppien sekä mittapäiden ja hauenleukojen kanssa



Tekniset tiedot:

AC-jännitteen mittaus
Alue:  500 V
Erottelukyky:  0,1 V
Tarkkuus (50 - 60 Hz)  ± (0,8 % + 3 numeroa)
Tuloimpedanssi  3,3 MΩ
Ylikuormitussuoja  660 Vrms
Suojajohtimen jatkuvuustestaus
Alue (autom. alueenvalinta):  20 Ω, 200 Ω, 2000 Ω
Erottelukyky:  0,01 Ω, 0,1 Ω, 1 Ω
Testivirta:  >200 mA
Avoimen piirin jännite:  >4 V
Tarkkuus:  ± (1,5 % + 3 numeroa)
Eristysresistanssimittaus
Testijännite:
Fluke 1652C:  250/500/1000 V
Fluke 1653B + 1654B:  50 - 100 - 250 - 500 - 1000 V


Testijännite:  50 V
Testivirta:  1 mA @ 50 kΩ
Eristysvastus:  10 kΩ - 50 мΩ
Erottelukyky:  0,01 мΩ
Tarkkuus:  ± (3 % + 3 numeroa)

Testijännite:  100 V
Testivirta:  1 mA @ 100 kΩ
Alue/erottelukyky:  20 MΩ/0,01 MΩ
Alue/erottelukyky:  100 MΩ/0,1 MΩ
Tarkkuus:  ± (3 % + 3 numeroa)

Testijännite:  250 V
Testivirta:  1 mA @ 250 kΩ
Alue/erottelukyky:  20 MΩ/0,01 MΩ
Alue/erottelukyky:  200 MΩ/0,1 MΩ
Tarkkuus:  ± (1,5 % + 3 numeroa)

Testijännite:  500 V
Testivirta:  1 mA @ 500 kΩ
Alue/erottelukyky:  20 MΩ/0,01 MΩ
Alue/erottelukyky:  200 MΩ/0,1 MΩ
Tarkkuus:  ± (1,5 % + 3 numeroa)
Alue/erottelukyky:  500 MΩ/1 MΩ
Tarkkuus:  10%

Testijännite:  1000 V
Testivirta:  1 mA @ 1 MΩ
Alue/erottelukyky:  20 MΩ/0,01 MΩ
Alue/erottelukyky:  200 MΩ/0,1 MΩ
Tarkkuus:  ± (1,5 % + 3 numeroa)
Alue/erottelukyky:  500 MΩ/1 MΩ
Tarkkuus:  10%

Automaattinen jäännösvarausten purku:  Varauksien purkausaikavakio: 0,5 s, kun C ≤= 1 uF.
Jännitteellisen piirin ilmaisu:  Keskeyttää testin, mikäli jännite liittimissä on > 30 V.
Suurin kapasitiivinen kuorma:  Toimii 5 uF :n kuormalla
Silmukkaimpedanssin mittaus
Alue:  100 - 500 VAC (50/60 Hz)
Tuloliitäntä:  Valinta valikko-näppäimillä
Silmukkaimpedanssi:  Vaiheesta maahan
Verkon impedanssi:  Vaiheesta nollajohtimeen
Peräkkäisten testien rajoitus:  Automaattinen lämpörele toimii 50 peräkkäisen testin jälkeen (testit 10 sekunnin välein) (tyypillisesti)

Suuren maksimitestivirran mittaustila:
Laukaisuton tila:

Alue/erottelukyky:  20 Ω/0,01 Ω
Alue/erottelukyky:  200 Ω/0,1 Ω
Alue/erottelukyky:  2000 Ω/1 Ω

Tarkkuus (laukaisuton tila):  ± (3 % + 6 numeroa)
Tarkkuus (suurten virtojen mittaustila):  ± (2 % + 4 numeroa)
PFC-, PSC-testi (oikosulku/vikavirta)
Laskutapa:  PFC- tai PSC-arvot määritetään jakamalla mitattu verkkojännite mitatulla silmukan (L-PE) resistanssilla tai vaiheen (L-N) resistanssilla
Alue:  0 - 25 kA
Erottelukyky (Ik < 1000 A):  1 A
Erottelukyky (Ik < 1000 A):  0,1 kA
Tarkkuus:  Määritetään silmukkaresistanssin ja verkkojännitteen mittausten tarkkuuksien avulla.
Vikavirtasuojan testi
Fluke 1654B  AC, G, S, A, B
Fluke 1652C  AC, G, S, A
Fluke 1653B  AC, G, S, A
Laukaisuaika (ΔT)
Laukeamisajan tarkkuus  ±(1% lukemasta + 1)

Kerroin:  x ½
Virta-asetukset:  10, 30, 100, 300, 500, 1000 mA
Virran tarkkuus:  +10% - 0%
RCD-tyyppi¹:  G
Mittausalue:  310 ms (Eurooppa), 2000 ms (Iso-Britannia)
RCD-tyyppi¹:  S
Mittausalue:  510 ms (Eurooppa), 2000 ms (Iso-Britannia)

Kerroin  x 1
Virta-asetukset:  10, 30, 100, 300, 500, 1000 mA
Virran tarkkuus:  10% - 0%
RCD-tyyppi¹:  G
Mittausalue:  310 ms
RCD-tyyppi¹:  S
Mittausalue:  510 ms

Kerroin:  x 5
Virta-asetukset:  10, 30 mA
Virran tarkkuus:  ±10 %
RCD-tyyppi¹:  G
Mittausalue:  50 ms
RCD-tyyppi¹:  S
Mittausalue:  160 ms
Laukaisuvírta (ramppi-testi)
Virta-alue:  50 % - 110 % RCD:n nimellisvirrasta
Askelkoko:  10 %: IΔN
Laukeamisaika (tyyppi G)¹:  300 ms / askel
Laukeamisaika (tyyppi S)¹:  500 ms / askel
Laukaisuvirran mittaustarkkuus:  ±5 %
Maadoitusresistanssimittaus (RE) - Fluke 1653B + 1654B
Alue/erottelukyky:  200 Ω/0,1 Ω
Tarkkuus:  ±(2 % + 5 numeroa)
Alue/erottelukyky:  2000 Ω/1 Ω
Tarkkuus:  ± (3,5% + 10)
Taajuus:  128 Hz
Jännitevaihtelu:  +25 V
Vaihejärjestyksen osoitus
Kuvake:  Vaihejärjestys-kuvake näkyvissä
Vaihejärjestyksen näyttö:
   Digitaalinäytössä 1-2-3, kun oikea vaihejärjestys.
   Näytössä 3-2-1, kun virheellinen vaihejärjestys.
   Ajatusviiva numeron tilalla osoittaa, ettei määrittäminen onnistunut.
² RCD-tyypit
G  Tavallinen
S  Hidastettu
A  AC + sykkivä DC
AC  Pelkkä AC
 1654B



Käyttöympäristö
Käyttölämpötila
   -10 °C...40 °C
Suhteellinen kosteus (ei kondensoiva)
10...30 °C:  95%
30...40 °C:  75%



Turvallisuustiedot
Turvaluokitus
   EN 61010-I CAT III 500V, CAT IV 300V



Mekaaniset ja yleiset tiedot
Koko
(S x L x K):  10 x 25 x 12,5 cm
Paino
   1,3 kg
Akut
Tyyppi AA:  6
Takuu
   3 vuotta
Paristojen tyyppi
   Alkaliparistot mukana, toimii myös ladattavilla 1,2V NiCD- tai NiMH-paristoilla
